Gravimetrische Dosiertechnik zugeschnitten auf Ihre Produktion
Abfüllwaagen


Abfüllwaage DW 0.1 von 0,5 g bis 80g	Abfüllwaage DW von 5 g bis 5000 g		Abfüllwaage DW 2-f./3-f./4-fach
Abfüllwaagen der Serie DW sind diskontinuierliche Dosiersysteme für Pulver, Schleifmittel, Granulate und rieselfähige Schüttgüter aller Art. “Neu“ speziell für Mehle und staubige Produkte Beutelabfüllwaagen der Serie BP Ausserhalb unserer Standardgeräte bieten wir auch *kundenspezifische Lösungen* an. Fragen Sie uns

Funktion: Abfüllwaage

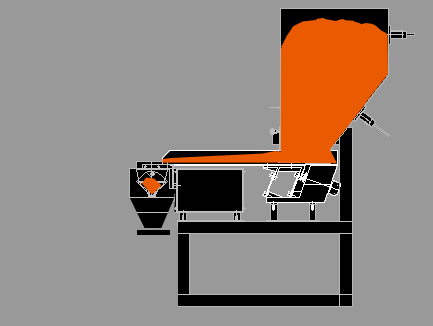

		Funktion: Abfüllwaage Aus einem Vorratstrichter heraus (optional mit Füllstandskontrolle) wird das Material von einem Fördersystem in eine Waagschale transportiert. Die Dosierung erfolgt in zwei Phasen, Grob- und Feindosierung. Nach Erreichen des vorgegebenen Sollgewichtes wartet die Waage auf einen externen Befehl, der die Entleerung freigibt (z. B. von einer Presse oder einer Verpackungsmaschine). Danach beginnt automatisch ein neuer Wiegezyklus. Fördersysteme:Bänder, Vibrationsrinnen, Vibrationsbänder und Dosierschnecken Zusatzmodule: Verteilersysteme, Koordinatentische, Drehteller, Transportbänder (auf Anfrage) Optionen:Kundenspezifische Anpassungen
Kleinstmengen-Abfüllwaage DW 0.1
		Kleinstmengen-Abfüllwaage DW 0.1 Die Genauigkeitsanforderungen an Dosierwaagen treten immer häufiger in den Vordergrund, da gerade die kleinen Zugabemengen über die Qualität eines Gemisches bzw. Verfahrens entscheiden. Die DW 0.1 erfüllt diese hohen Ansprüche. Bei Abfüllmengen zwischen 0,5 g und 50 g ermöglicht die hochauflösende Wägeelektronik Wiegegenauigkeiten bis zu 0,1%. Die kompakte Abfüllwaage ist aus einem geschlossenen stabilen Gehäuse mit abnehmbarer Makrolonverschalung aufgebaut. Somit ist ein einfacher Zugriff für Reinigungs- und Wartungsarbeiten gewährleistet, was insbesondere bei Produktwechsel von großem Vorteil ist. Produktberührende Teile aus V2A ( Wst. 1.4301 ). Wiegebereich: 0,5 g - 80 g Leistung: ca.12 Wiegungen/min Bevorratung: 3 Liter Rechtecktrichter Abmessungen: ca. 500 mm x 180 mm x 450 mm Gewicht: ca. 12 kg Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
Kleinstmengen-Abfüllwaage DW 0.1/TB-750 mit Transportband

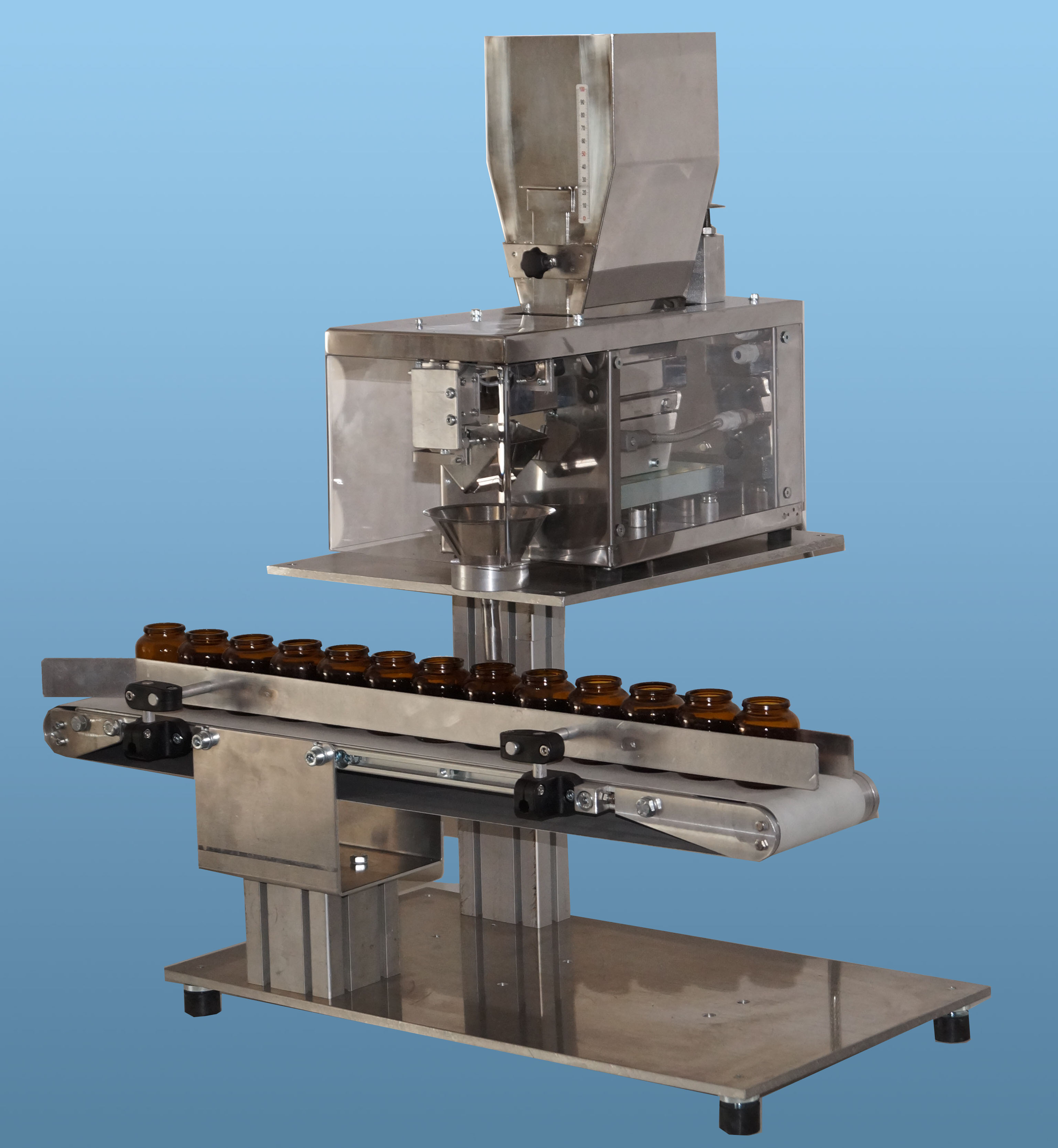

		Kleinstmengen-Abfüllwaage DW 0.1/TB-750 mit Transportband (hier speziell Globoliabfüllung) Gemeinsame Grundplatte für Abfüllwaage und Transportband Materialvorratsbehälter mit ca. 3Liter Volumen Grob/Feinstromdosierrinne mit Vibrationsantrieb elektronisches Wiegesystem mit automatischer Entleerung Waagschale mit ca. 80 ccm Volumen Auslaufschacht aus Edelstahl für kundenseitige Glasfläschchen Transportband Länge: 750 mm Breite: 140 mm Bandantrieb: motorisch Gesamtabmessung der Anlage: Länge: 800 mm Breite: 500 mm Höhe: 800 mm Produktberührende Teile aus V2A (Wst. 1.4301) Wiegebereich: 40 g Leistung: ca. 12 Wiegungen/min. Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
Abfüllwaage DW

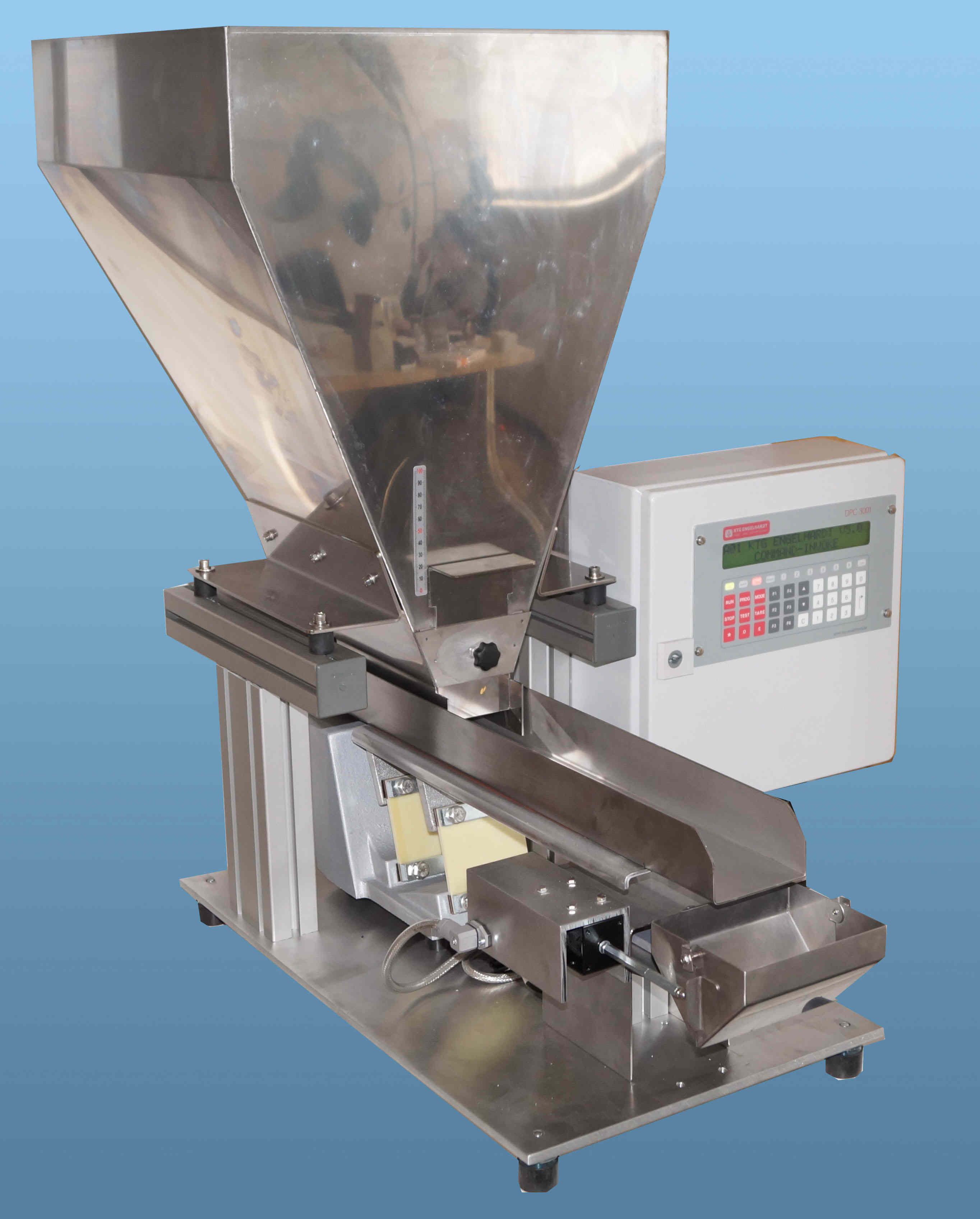

		Abfüllwaagen der Serie DW sind diskontinuierliche Dosiersysteme für rieselfähige Schüttgüter aller Art bei Abfüllmengen zwischen 5 g und 5000 g. Die hochauflösende Wägeelektronik ermöglicht dabei Wiegegenauigkeiten bis zu 0,05%. Alle DW-Dosiersysteme sind verschleiß- und wartungsarm. Die produktberührenden Teile sind leicht zugänglich und daher einfach zu reinigen. Dies ist bei Produktwechsel von großem Vorteil. Produktberührende Teile aus V2A ( Wst. 1.4301 ). Wiegebereich: 5 g - 5000 g Leistung: ca.10 - 15 Wiegungen/min Bevorratung: 30 Liter oder 60 Liter Rechtecktrichter Gesamtabmessung der Anlage ohne Steuerung Länge: 900 mm Breite: 400 mm Höhe: 800 mm Produktberührende Teile aus V2A ( Wst. 1.4301 ) Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
Abfüllwaage BP

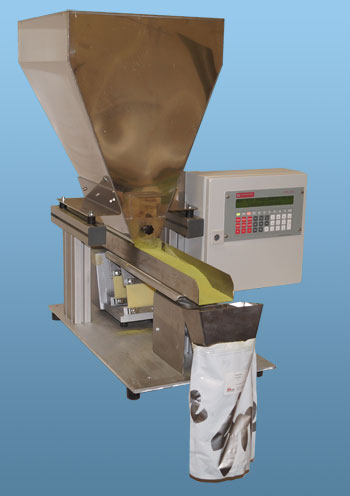

		“Neu“ speziell für Mehle und staubige Produkte Beutelabfüllwaagen der Serie BP sind diskontinuierliche Dosiersysteme speziell für kundenseitige Blockbodenbeutel oder Tüten. Das Produkt wird aus dem Materialvorratsbehälter über die Dosierrinne direkt in den Beutel/Tüte dosiert und abgewogen. Nach Erreichen des Endgewichtes wird der Beutel/Tüte entnommen und ein neuer Beutel/Tüte eingespannt. Durch Betätigen des Fußkontaktschalters oder Drucktasters wird ein neuer Wiegevorgang eingeleitet. Produktberührende Teile aus V2A ( Wst. 1.4301 ). Wiegebereich: 5 g - 5000 g Leistung: ca. 6 - 8 Wiegungen/min Bevorratung: 50 Liter Rechtecktrichter Gesamtabmessung der Anlage ohne Steuerung Länge: 950 mm Breite: 400 mm Höhe: 800 mm Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
Dreifach-Abfüllwaage DW 1.5

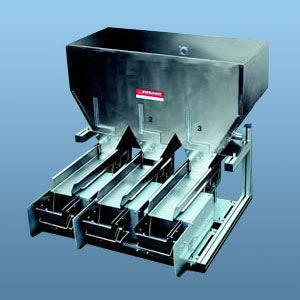

		Abfüllwaagen der Serie DW 2-fach / 3-fach / 4-fach Anlagenaufbau hier: Aluminiumprofilrahmen (Optional in Edelstahl) Materialvorratsbehälter mit ca. 120 Liter Volumen 3 x Grob/Feinstromdosierrinne mit Vibrationsantrieb 3 x elektronisches Wiegesystem mit automatischer Entleerung 3 x 1000 ccm Waagschale Produktberührende Teile aus V2A ( Wst. 1.4301 ). Wiegebereich: 500 g Leistung: ca. 30 Wiegungen/min. Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
Kleinstmengen-Abfüllwaage DW 0.1/DT-12

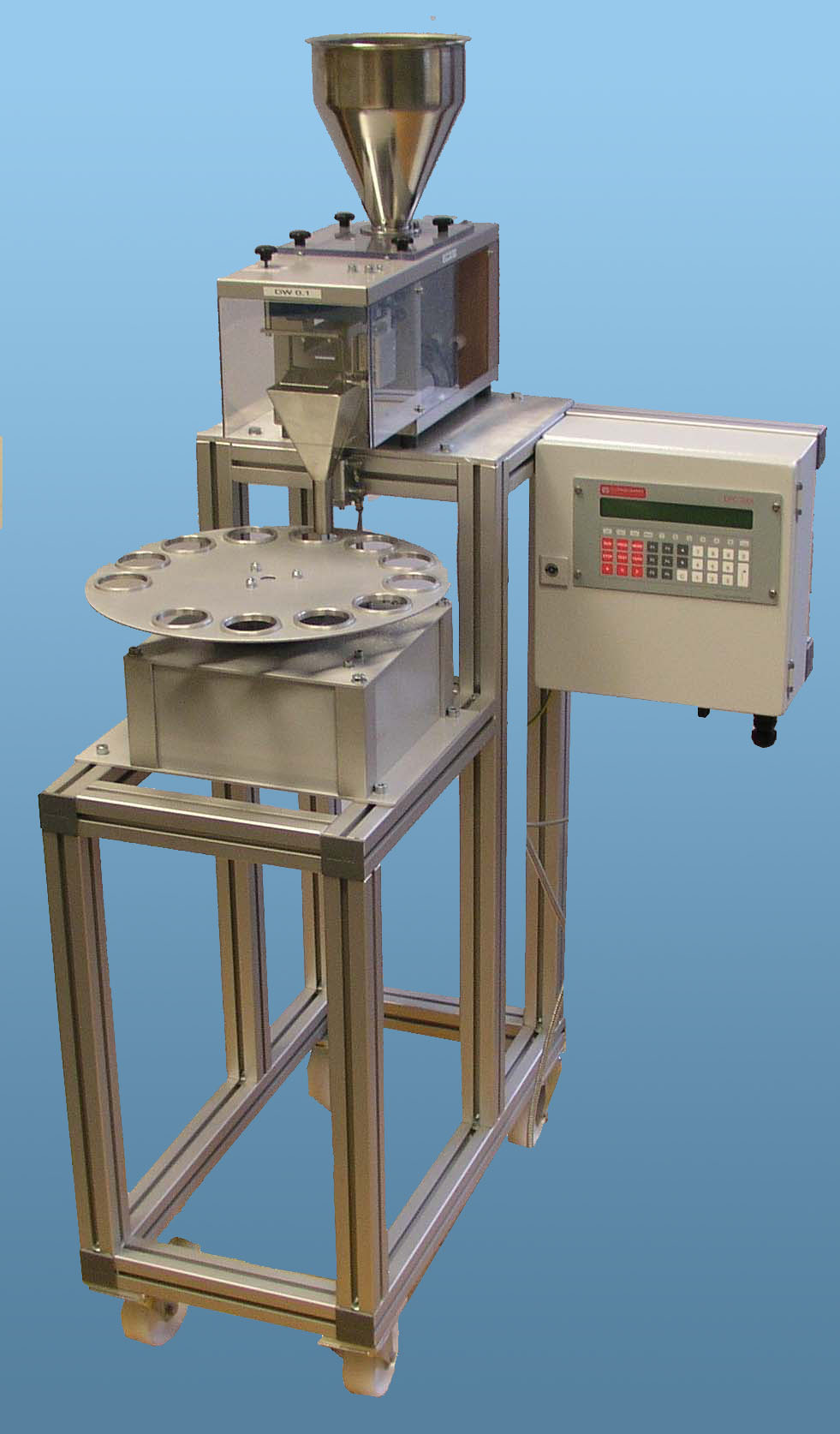

		Kleinstmengen-Abfüllwaage DW 0.1/DT-12 mit 12-Stationen Drehtisch Anlagenaufbau hier: Aluminiumprofilgestell Materialvorratsbehälter mit ca. 3Liter Volumen Grob/Feinstromdosierrinne mit Vibrationsantrieb elektronisches Wiegesystem mit automatischer Entleerung 80 ccm Waagschale 12-Stationen Drehtisch zum Befüllen von Glasfläschchen Produktberührende Teile aus V2A ( Wst. 1.4301 ). Wiegebereich: 40 g Leistung: ca. 12 Wiegungen/min. Steuerung über Dosierprozessor DPC 3001 Leistungs- und Genauigkeitsangaben sind produktabhängig
4-fach Wiegeanlage Type DW 0.2/2x2-f mit integrierter X-Y Lineareinheit

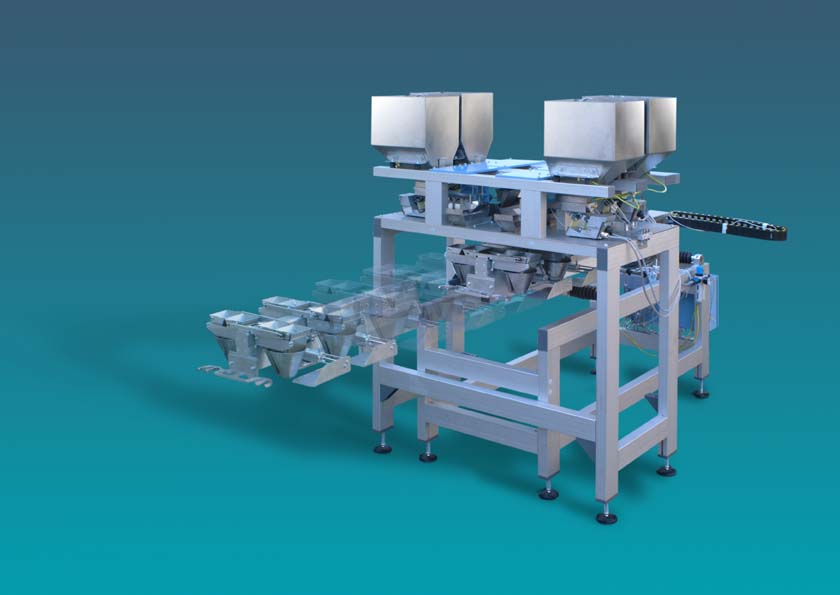

		4-fach Wiegeanlage Type DW 0.2/2x2-f mit integrierter X-Y Lineareinheit Spezialdosieranlage für pyrotechnisches Material (Granulate und Pulver) Anlagenaufbau: Gemeinsamer Aluminiumprofilrahmen für Materialvorratsbehälter, Vibrationsantriebe und Wiegesysteme 4 x Materialvorratsbehälter mit ca. 20 Liter Fassungsvermögen 4 x Grob- und Feinstromdosierrinne mit Vibrationsantrieb in Ex-Ausführung 4 x elektronisches Wiegesystem mit automatischer Entleerung und Waagschale mit 200 ccm Volumen X-Y Lineareinheit zum Verfahren des Materials in kundenseitige Matrizen Produktberührende Teile aus V2A ( Wst. 1.4301 ) Einrichtung der Anlage in Ex-Ausführung (Ex Zone 11, Zündgruppe T5) Dosierprozessor Typ DPC 3000 in Schaltschrank eingebaut, 4 x externe Bedienpanele mit Folientastatur und LCD-Display Anbindung der Anlage an Simatic Steuerung S7/315-2DP kundenspezifische Softwareentwicklung Wiegebereich hier: 2g - 3,5 g und 40 g - 75 g
Dosieranlage Typ DW 3.0/ Type HE/2600 mit Hubeinrichung
		Dosieranlage Typ DW 3.0/Spezial mit Hubeinrichtung Typ HE/2600 für extrem unterschschiedliche Schüttgüter (z. Bsp.: Recyclingmaterial) Anlagenaufbau: Materialvorratsbehälter mit ca. 200 Liter Fassungsvermögen für kundenspezifische Anpassung, inkl. Absaugvorrichtung, seitliche Staubschutzblenden, vier Säulen mit Nivellierfüßen und Staplerlaschen, Materialvorratsbehälter innen mit Säulendruckentlastung und Gitterrost ausgelegt, Zuführrinne aus Schleißblech mit verstärkten Vibrationsantrieb, Gemeinsames, fahrbares Gestell für Grob- und Feinstromdosierantriebe, Wägesystem und Hubeinrichtung , Staubschutzpaket mit Absauganschlüssen über die gesamte Materialförderstrecke, Grob / Feinstromdosierrinne B: 100 mm mit verstärkten Vibrationsantrieb, Elektronisches Wägesystem mit Wiegeplattform ca. 3000 ccm Volumen und automatische Kippvorrichtung mit pneumatischer Betätigung, Hubeinrichtung (Hubhöhe ca. 2600 mm) : Linearachse mit pneumatischen Antrieb und Aufnahme für Kippschale mit Entleersystem, Produktberührende Teile aus V2A ( Wst. 1.4301 ).
KTG Engelhardt GmbH Reichelsdorfer Hauptstraße 161 D-90453 Nürnberg Telefon: 0911 - 96 44 936 Telefax: 0911 - 96 44 938 E-Mail: info@ktg-engelhardt.de www.ktg-engelhardt.de
